一.简介

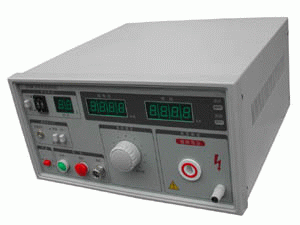

2670耐电压测试仪是测量耐电压强度的仪器它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全性能指标并可以作为支流高压源用来测试元器件和整机性能。
2670耐电压测试仪是按国际安全标准要求而设计耐压AC从0-10KV漏电流从AC0-100mA。适合各种家用电器、电源线、电缆线、变压器接、线端子、高压胶木电器、开关、电源插座、电机、洗碟机、洗碗机、离心脱水机、微波炉、电烤箱、电火锅、电饭锅、电视机、电风扇、医疗、化工、电子仪器、仪表、整机等以及强电系统的安全耐压和漏电流的测试同时也是科研实验室技术部门不可缺少的耐压测试设备。
2670耐压测试仪是在吸收、消化国际耐压测试的基础上，结合我国众多用户的实际使用情况加以提高、完善。
2670全数显型耐压测试仪，测试电压、漏电流测试和时间均为数字显示，切断电流可根据不同安全标准和用户不同需求连续任意设定，功能更加丰富实用，并且可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度，确保你的产品安全性能万无一失。
本仪器贯彻Q/YXYZ2 ZHZ系列耐电压绝缘电阻测试仪企业标准。是符合GB4706.1《家用和类似用途电器安全通用要求》和GB4706.1《医用电气安全通用要求》及GB4943\GB4793等标准中相关条款的试验要求所需的测试设备.
二、技术规格：
1. 电压测试范围：AC0-1.5KV/10KV ±5% ±5个字
2. 漏电流测试范围： ACO.1mA-2mA/20mA/100mA 二档 ±5% ±2个字
3. 漏电流报警值预制范围ACO.1mA-2mA/20mA/100mA 二档
4. 时间测试范围：1-90s，±5% 连续设定和手动
5. 输出波形:50Hz正弦波
6. 工作条件:环境温度0-40℃
7. 相对湿度:不大于75%
8. 大气压力:101.25Kpa
9.体积:320×250×170
10.重量:13Kg
11.电源:220V ±10% 50Hz±2Hz
12.附件:高压测试探头一对、仪器使用说明书一份、电缆线一根
三、工作方框图:
四、使用说明及操作步骤：
操作时必须戴好橡胶绝缘手套、坐椅和脚下垫好橡胶绝缘垫！只有在测试灯熄灭状态无高压输出状态时才能进行被试品连接或拆卸操作！
1. 连接被测物体是在确定电压表指示为“0”测试灯熄灭并把地线连接好。
2. 设定测试电压所需值。
3. 设定漏电流测试所需值。
A) 按动“预置”健。
B) 选择所需电流范围档
C) 調节所需漏电流值。
4. 手动测试
A)将定时设定为“手动”位置按“启动”健测试灯亮将电压调节旋钮旋到需用的指示值。B)测试完毕后将电压调节到初始位置后按动“复位”健电压输出切断测试灯灭此时被测物为合格。
C)如果被测物体过规定漏电流值测仪器自动切断输出电压同时蜂鸣器报警漏指示灯亮此时被测物为不合格按“复位”健即可清除报警声。
5.定时测试
A)将定时设为“定时”位置拨时间预置拨盘设定所需测试时间。
B)按“启动”键将电压调到所需测试值。
C)此时定时到测试电压被切断被测物为合格若被测物体过规定漏电电流值不到计时时间漏灯亮蜂鸣器报警被测物为不合格
五、注意事项：
1.操作者必须戴绝缘橡胶手套脚下垫橡胶垫以防高压电击造成生命危险.
2.在连接被测体或拆卸时必须保证高压输出“0” 及在“复位”状态.
3.测试时仪器接地端与被测体要可靠相接严禁开路.
4.切勿将输出地线与交流电源线短路以免外壳带电造成危险.
5.尽可能避免高压输出与地短路以免发生意外.
6.测试灯、漏灯一旦损坏必须立即更换以免造成误判.
7.排除故障时必须切断电源由技术人员进行维修.
8.为了避免意外电击操作本仪器时请戴上橡胶绝缘手套.
9.仪器空载调整高压时漏电流指示表头有起始电流均属正常不影响测试精度.
10.仪器避免阳光正面直射不要在高温、潮湿、多尘的环境中使用或存放.
11.仪器使用一年后必须按照技术部门要求、送计量部门或回厂合格后方可继续使用。
六、成套性：
耐电压测试仪 一台
电源线 一根
测试棒 一付
测试线 一根
使用说明书 一份
产品合格证 一份
试验报告 一份
| 型号 | 主要技术指标 | |
| 2670 | 电压AC0-1.5KV，漏电流：0-2mA /20mA，时间1-60s | 指针 |
| 2670A | 电压AC0-5KV，漏电流：0-2mA /20mA，时间1-60s | 数显 |
| 2670B | 电压AC0-1KV/3KV，漏电流：0-2mA /20mA，时间1-60s | 指针 |
| 2671 | 电压AC/DC0-5KV /10KV，漏电流：0-2mA/10mA（DC）/20mA | 指针 |
| 2671A | 电压AC/DC0-10KV ，漏电流：0-2mA /10mA（DC）/20mA(AC)， | 数显 |
| 2671B | 电压AC/DC0-10KV ，漏电流：0-2mA/10mA（DC）/50mA(AC)， | 指针 |
| 2672 | 电压AC0-3KV/5KV，漏电流：0-100mA，时间1-60s | 指针 |
| 2672A | 电压AC/DC0-3KV/5KV，漏电流：0-20mA（DC）/100mA(AC) | 指针 |
| 2672B | 电压DC0-5KV，漏电流：0-100mA | 数显 |
| 2672C | 电压AC/DC0-5KV ，漏电流：0-20mA（DC）/100mA(AC) | 数显 |
| 2672C-1 | 电压DC0-5KV，漏电流：0-150mA， | 指针 |
| 2673 | 电压AC0-5KV，漏电流：0-150mA， | 指针 |
| 2673A | 电容器耐压仪，耐压0-1KV，漏电流0-300mA，充电时间0-5S大容量 | 指针 |
| 2673B | 电容器耐压仪，耐压0-2KV，漏电流0-100mA，充电时间0-5S大容量 | 指针 |
| 2673C | 电容器耐压仪，耐压0-3KV，漏电流0-100mA，充电时间0-5S大容量 | 指针 |
| 2674 | 耐电压测试仪，耐压0-1KV，漏电流：0-10mA | 数显 |
| 2674A | 耐电压测试仪，电压AC/DC0-20KV ，漏电流：0-10mA | 指针 |
| 2674B | 耐电压测试仪，电压AC/DC0-30KV ，漏电流：0-10mA | 指针 |
| 2674C | 耐电压测试仪，电压AC/DC0-30KV，漏电流：0-100mA， | 指针 |
| 2674-10 | 高压测试仪，电压AC/D10KV，漏电流：0-250mA（DC）/500mA(AC) | 指针 |
| 2674-20 | 高压测试仪，电压AC/D20KV，漏电流：0-250mA（DC）/0-500mA(AC) | 指针 |
| 2674 | 高压测试仪，电压AC/D75KV，漏电流：0-250mA（DC）/0-100mA(AC) | 指针 |
| 2675 | 数显耐压/泄漏测试仪，耐压5KV，泄漏测试电压250V，漏电流：20mA | 数显 |
| 675A | 数显耐压/泄漏测试仪，耐压5KV，泄漏测试电压250V，漏电流：20mA，时间1-99S | 数显 |
