| RT2232A直流电阻测试仪
使用说明书 一、用 途：
RT2232A 型直流电阻测试仪是一种由CMOS大规模集成电路和高精度恒流源组成4 1/2 位便携式数字仪表，其测量结果用 5 位LED 显示。该仪器具有价格低廉、测量精度高性能稳、使用方便等特点，可广泛用于测量各种线圈的电阻，电动机、 变压器绕组的电阻，电缆的导线电阻，开关、插头、插座等电器的接触电阻和金属铆接电阻。因此该仪器广泛应用于工厂、科研单位和实验室。
二、技术指标：
1. 使用条件：
1.1 环境温度：20±15℃
1.2 相对湿度：75％以下
1.3 供电电源：220V±10%，50Hz±1Hz
1.4 无剧烈震动和机械冲击
1.5 环境周围无强电磁场干扰
1.6 空气中不含腐蚀气体、灰尘和有害杂质
1.7 通风条件良好
2．量程、测量范围、分辨力及基本误差：
产品在标准条件下符合表 1 规定 | 量程 | 测量范围 | 分辨率 | 测试电流 | 基本误差 | | 2mΩ | 1．9999mΩ | 0.1uΩ | 10A | ±（0.1%读数值+2字） | | 20mΩ | 19．999mΩ | 1uΩ | 1A | ±（0.05%读数值+5字 | | 200mΩ | 199．99mΩ | 10uΩ | 1A | ±（0.05%读数值+3字 | | 2Ω | 1．9999Ω | 100uΩ | 0.1A | | 20Ω | 19．999Ω | 1mΩ | 0.01A | | 200Ω | 199．99Ω | 10mΩ | 1mA | | 2KΩ | 1．9999KΩ | 100mΩ | 0.1mA | 表 1 3. 长期稳定性：
产品在参比条件下，6 个月内误差如表 2 所示 | 量程 | 测量范围 | 分辨率 | 测试电流 | 基本误差 | | 2mΩ | 1．9999mΩ | 0.1uΩ | 10A | ±（0.1%读数值+2字） | | 20mΩ | 19．999mΩ | 1uΩ | 1A | ±（0.05%读数值+5字） | | 200mΩ | 199．99mΩ | 10uΩ | 1A | ±（0.06%读数值+3字） | | 2Ω | 1．9999Ω | 100uΩ | 0.1A | | 20Ω | 19．999Ω | 1mΩ | 0.01A | | 200Ω | 199．99Ω | 10mΩ | 1mA | | 2KΩ | 1．9999KΩ | 100mΩ | 0.1mA | 表 2 4. 温度附加误差：
产品在偏离 20±1℃的情况下工作，环境温度每变化多端 10℃所 引起的附加误差应不出基本误差值。
5. 极性、量程过载指示：
5．1 在电阻测量时不显示极性
5．2 当输入电阻值过仪表测量范围时仪表显示“OL”
5．3 从2 mΩ至2KΩ有自动/手动量程
6. 采样速度：2～3 次/s
7. 消耗功率：≤30W
8. 重量：≤3Kg
9. 外形尺寸：240 mm×320 mm×105 mm
三、工作原理和特点：
1. 本仪器是由 4 1/2 位，具有 0.1uV 灵敏度的数字电压表和一个精 密恒流源组成，如图 1所示： 图 1 2. 由精密恒流源流出的电流 I在被测电阻 RX产生一电压降，同时用 4 1/2位数压表去测试这个电压降，其测量结果用电阻值反应出来。
3. 使用说明：

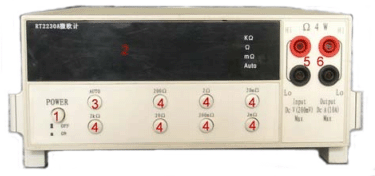

3.1 产品外形 本产品前视图如图 2，后视图如图 3：（红色输入插座为Hi，黑色插座为Lo左边为 4 1/2 位数字电压表输入端，右边为精密恒流源电流端）。
4. 使用事项：
4．1 接通电源预热 60min 即可进行测量。
4．2 仪器经过剧烈的环境条件变化或长期不使用，在首次使用时应通电 3～4 小时。
4．3 在测量过程中应注意量程范围
4．3．1测量夹子的用法如图3，Hi(左边插座)是电压高段，Lo(左边插座)是低段，Hi(右边插座)是电流高段，Lo(右边插座)是电流低段，在有些仪器用I+来表示 Hi(右边插座)和用 I-来表示 Lo(右边插座)）。按图3接好，接通仪器的电源，待面板上读数稳定后，显示的数据值就是 A、B 间被测电阻。 图3 4．3．2导线和导体的测法，建议用导线测试设备与 RT2230A配合 在一起使用，基本原理如图 5，如测导线 A、B 两点之间的电阻， 恒流电源 I的方向是从 Hi(I+) C→A→B→DLo (I-)A、 B 之间的压降即用电阻值来表示。 图4 从图中可看出电压段接触点要小，尤其在测试低阻值导线时更要注意，如图中的 A、B 之间两点，电流段接触面要大、要紧，如 图中的 C、D之间两点。
4．3．3带电感的电阻测量（小电感，不宜测电力变压器、发电机、电动机等）。接通仪器电源之前，将仪器测试导线与被测对象 相连，如图 5 所示： 图 5 5. 电阻（带电感）测试时注意事项：
① 选择相对应的量程；
② 按图 5 示意夹上夹子；
③ 开电源，面板上数字闪烁，约几秒钟（时间根据电感大小）后，待面板上读数稳定后读取数值；
④ 测试结束，先关电源等待几秒钟（时间根据电感大小）后，取下夹子：
四、维护和复核：
为了保证仪表的使用正确性，必须定期对它进行复核，维护和调节。
1. 复核所需设备：
⑴ 0.01%精度直流标准电阻一套（0.001Ω、0.01Ω、0.1Ω、1Ω、10Ω100Ω、1KΩ）
⑵ 0.01%精度直流电阻箱一台（0～2KΩ） 图6 ① 按图 6 接法，依次在各档量程接上相应的标准电阻测如 2mΩ档接0.001Ω、200mΩ档接0.1Ω等。
② 200Ω档要用直流电阻箱，测量范围是 10Ω、20Ω依次到 200Ω。
2. 维护和调节：
在用户不具备复核校对或用户复核值出基本误差，生产家可免费为用户对产品进行复校维护和调节。（运费、由使用单位负责）
六、成套性:
1. 产品合格证 1 份
2. 使用说明书 1 份
3. 装箱单 1 份
4. 保险丝0.5A 2 只
5. 输入线 1 付
6. 电源线 1 根
七、保用期：
仪器存放在环境温度为 0～40℃，相对湿度不大于 80％，空气不应含有腐蚀仪器的气体和有害杂质。仪器和附件自制造厂发货日起 18 个月内，当用户完全遵守保管和使用规则的条件下，且原出厂封印仍完整，出现仪器不能正常工作现象，制造厂负责免费为用户修理乃至更换产品。如属人为或自行拆机，均由用户负责，本公司酌情收取材料费和人工费。 |
